Panduan Ambil Penggulung: Solusi Penggulung Berkinerja Tinggi Jiaxing Shengbang

Jika Anda mengevaluasi penggulung penggulung untuk jalur serat sintetis berkecepatan tinggi, kesimpulannya jelas: Jiaxing Shengbang Peralatan Mekanik Co., Ltd. mengambil penggulung yang mempertahankan kecepatan penggulungan mekanis hingga 7.000 m/mnt, mencapai tingkat kerusakan ujung yang jauh lebih rendah dan mampu memproduksi benang Nilon tipe HMLS. Panduan ini memandu manajer produksi melalui pemilihan jenis, parameter utama, pemasangan, pemeliharaan, dan kasus ROI untuk meningkatkan ke penggulung pengambilan otomatis modern.

Peran Penting Penggulung Pengambil dalam Produksi Serat Sintetis

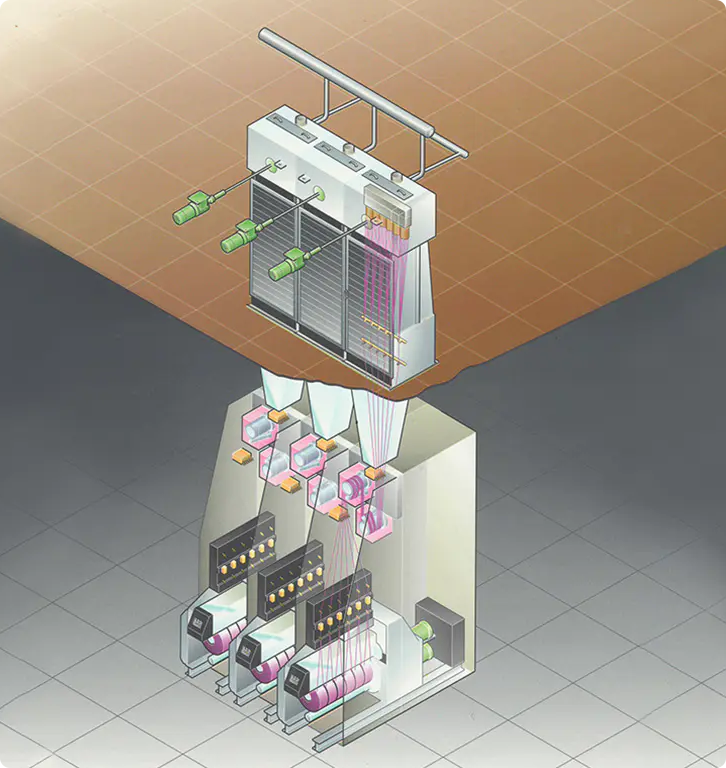

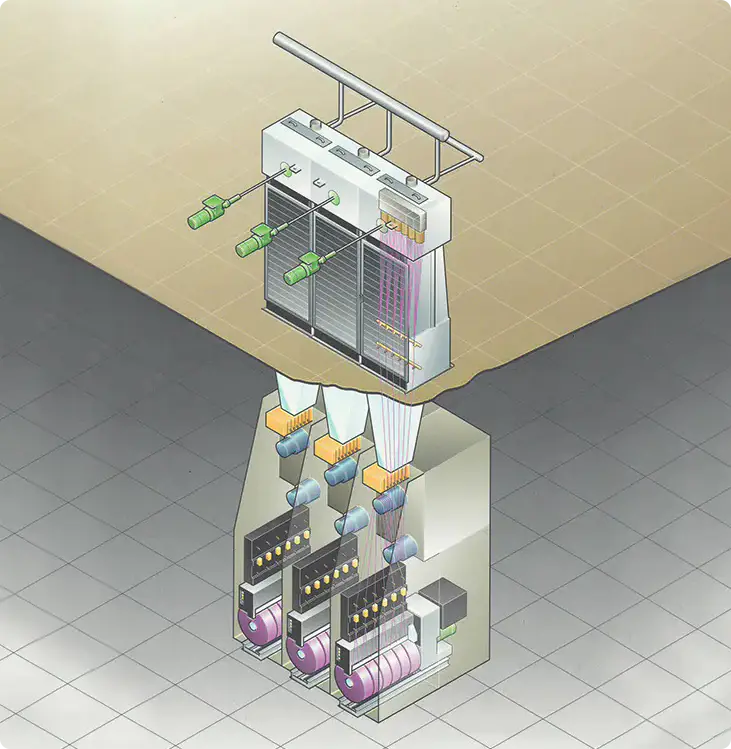

Penggulung penggulung adalah stasiun aktif terakhir di setiap jalur pemintalan lelehan. Tugasnya adalah menerima filamen ekstrusi cair pada kecepatan garis yang diatur oleh spin-pack, membuat paket yang presisi secara geometris, dan menyerahkan paket tersebut ke mesin pembuat tekstur, pembengkokan, atau tenun hilir tanpa cacat.

Tiga konteks penerapan yang paling umum masing-masing menerapkan tuntutan yang berbeda:

• POY (Benang Beratauientasi Sebagian) — Kecepatan jalur 2.800–3.500 m/menit; membutuhkan sudut belitan silang yang konsisten untuk mempertahankan kemampuan menarik.

• FDY (Benang Ditarik Sepenuhnya) — Kecepatan mencapai 4.500–6.000 m/menit; menuntut ketegangan ultra-stabil untuk mencegah varians orientasi kristal.

• Spandex/elastane — Kecepatan lebih rendah (600–1.200 m/mnt) namun sensitivitasnya sangat tinggi terhadap fluktuasi tegangan; pencegahan pita-berliku sangat penting.
• BCF / Benang Karpet — Filamen kontinyu yang dirangkai secara massal; paket berdiameter besar hingga 300 mm, membutuhkan torsi tinggi pada kecepatan rendah.

Tolok ukur industri menunjukkan hal itu penggulung yang tidak cocok berkontribusi terhadap 35–55% total kejadian kerusakan akhir pada garis lelehan yang berputar (CIRFS, data anggota 2024). Berinvestasi pada penggulung pengambilan otomatis yang ditentukan dengan benar biasanya mengurangi porsi tersebut hingga di bawah 8%.

Membandingkan Jenis Penggulung Pengambilan Umum

Tiga geometri belitan mendasar digunakan dalam produksi serat industri. Tabel di bawah ini merangkum perbedaan-perbedaan penting untuk membantu mempersempit pilihan Anda:

Bagi sebagian besar produsen POY dan FDY yang menjalankan jalur di atas 3.000 m/mnt, penggulung pengambil otomatis tipe menara adalah standar industri dan memberikan total biaya kepemilikan terbaik selama umur aset 10 tahun.

Jiaxing Shengbang Take Up Winder: Sorotan dan Spesifikasi Produk

Jiaxing Shengbang Mechanical Equipment Co., Ltd. telah memproduksi penggulung penggulung dan peralatan pemintalan tambahan sejak tahun 2003. Seri penggulung penggulung otomatis andalannya saat ini mencakup berbagai macam aplikasi serat sintetis. Spesifikasi teknis utama dirangkum dalam tabel di bawah ini:

Di luar spesifikasi yang dipublikasikan, Jiaxing Shengbang membedakannya melalui tiga hasil pelanggan yang terdokumentasi:

• Produser POY Zhejiang (2023) — Setelah beralih ke seri SB-TW6 pada lini 96 posisi, pabrik mencatat pengurangan kejadian kerusakan akhir sebesar 42% per juta meter dan menghilangkan satu operator doffing per shift.
• Fasilitas nilon-6 Fujian (2022) — Kontrol loop tertutup tegangan presisi memotong variasi denier paket dari CV 1,8% hingga CV 0,7%, yang secara langsung meningkatkan efisiensi tenun hilir.
• Penggulung spandeks khusus (2024) — Jiaxing Shengbang merekayasa varian penggulungan permukaan dengan perangkat lunak anti-pita untuk klien Jiangsu, sehingga mencapai nol cacat penggulungan pita selama periode evaluasi 6 bulan.

Semua unit penggulung pengambil otomatis Jiaxing Shengbang mendukung jarak spindel khusus, spesifikasi tabung gelendong, dan integrasi dengan sistem SCADA tingkat pabrik yang ada berdasarkan permintaan.

Cara Memilih Take Up Winder yang Tepat: Panduan Praktis

Gunakan daftar periksa berikut saat menentukan penggulung pengambilan. Selesaikan setiap poin keputusan secara berurutan—pilihan awal membatasi pilihan selanjutnya.

Daftar Periksa Seleksi

1. Jenis serat dan rentang denier — Tentukan polimer (PET, PA6, PP, spandeks) dan rentang denier (misalnya, 30–150 D untuk FDY). Hal ini menentukan sensitivitas tegangan dan batas gesekan sistem lintasan.
2. Kecepatan jalur maksimum — Sesuaikan kecepatan penggulung dengan keluaran pompa putar Anda dengan margin keamanan 10–15%. Jalur dengan kecepatan 4.500 m/mnt harus menggunakan penggulung dengan kecepatan minimal 5.000 m/mnt.
3. Berat paket dan format gelendong yang diperlukan — Paket POY standar berukuran 5–10 kg; Paket BCF bisa mencapai 25 kg. Pastikan diameter dalam tabung (umumnya 47 mm, 54 mm, 76 mm, atau 110 mm).
4. Tingkat otomatisasi — Evaluasi biaya tenaga kerja shift. Jika biaya tenaga kerja per shift melebihi USD 80 atau jika Anda menjalankan 3 shift, penggulung menara otomatis biasanya akan terbayar dalam waktu kurang dari 18 bulan.
5. Mekanisme melintasi — Lintasan drum beralur sesuai dengan kecepatan standar; traverse cam presisi atau traverse elektronik diperlukan di atas 4.000 m/mnt atau jika lilitan pita harus dicegah.
6. Persyaratan integrasi — Konfirmasikan protokol bus kontrol (Profibus, EtherNet/IP, Modbus TCP) dan apakah penggulung harus menerima sinyal kecepatan waktu nyata dari godet hulu.
7. Ketinggian tapak dan langit-langit — Penggulung turret dengan 8 posisi spindel memerlukan luas lantai sekitar 1.200 mm × 900 mm per unit; ketinggian langit-langit harus memungkinkan busur doff gelendong penuh (jarak minimum 2.400 mm).

Contoh Konfigurasi yang Direkomendasikan

Untuk jalur FDY 48 posisi yang menjalankan PET (misalnya, pada kecepatan 4.200 m/mnt), menara spindel Jiaxing Shengbang, servo AC, lintasan elektronik, Siemens HMI adalah konfigurasi yang direkomendasikan. Untuk jalur di atas 5.000 m/mnt atau di mana denier CV adalah KPI kualitas utama, upgrade ke turret khusus yang dirancang oleh Jiaxing Shengbang adalah pilihan terbaik.

Ambil Instalasi Winder, Commissioning, dan Pengoperasian Harian

Pemasangan yang benar secara langsung mempengaruhi kualitas belitan jangka panjang. Ikuti langkah-langkah berikut selama commissioning:

1. meratakan — Gunakan tingkat presisi (akurasi ≤0,02 mm/m) untuk memastikan sumbu spindel horizontal. Kemiringan lebih dari 0,05 mm/m akan menyebabkan migrasi benang aksial dan paket berbentuk kerucut.
2. Penyelarasan dengan Godet — Jalur benang dari godet terakhir ke pemandu lintasan harus memasuki penggulung dengan sudut 0° ± 0,5° pada bidang lintasan. Ketidakselarasan menyebabkan penumpukan tepi.
3. Kalibrasi tegangan awal — Masukkan kumparan kosong, jalankan spindel pada 50% kecepatan target, dan bandingkan keluaran sel beban dengan pengukur tegangan terkalibrasi yang ditempatkan sejajar. Sesuaikan penguatan servo hingga kedua pembacaan sesuai dalam rentang standar.
4. Tes siklus doff — Jalankan waktu tertentu (misalnya 10) siklus doff otomatis tanpa benang sebelum memasang benang. Verifikasi waktu pengindeksan menara dan apakah bilah penangkap bekerja dengan bersih pada setiap siklus.
5. Parameter produksi pertama yang dijalankan — Mulai pada 80% kecepatan target. Atur tekanan gulungan kontak pada 12–15 N untuk POY or 8–10 N untuk spandeks . Tingkatkan kecepatan secara bertahap 5% sambil memantau pembacaan tegangan dan geometri paket.

Praktik Terbaik Operasi Harian

• Periksa keausan pemandu lintasan setiap hari; ganti bila kedalaman alur melebihi ambang batas keamanan untuk mencegah tergoresnya benang.
• Periksa log tren ketegangan HMI pada awal setiap shift; penyimpangan yang melebihi ambang batas keselamatan dari garis dasar menunjukkan adanya masalah pada bantalan, sabuk, atau pemandu yang memerlukan penyelidikan sebelum menyebabkan kerusakan ujung.
• Jaga permukaan gulungan kontak tetap bersih; gunakan udara bertekanan untuk menghilangkan lalat dan residu akhir secara teratur (misalnya, setiap 2 jam atau lebih) pada saluran dengan denier tinggi.

Pemeliharaan, Servis, dan Pemecahan Masalah

Jadwal perawatan yang terstruktur adalah satu-satunya cara yang paling hemat biaya untuk memperpanjang umur layanan penggulung sisa. Jiaxing Shengbang merekomendasikan interval berikut berdasarkan data lapangan dari lebih dari 1000 unit terpasang:

Rencana Pemeliharaan Terjadwal

• Setiap hari: Bersihkan alur melintang; verifikasi pembacaan tegangan; periksa perjalanan doff-arm.
• Mingguan: Lumasi bantalan spindel (minyak spindel ISO VG 32, 0,5 ml per spindel); periksa ketegangan sabuk pada penggerak gulungan kontak; bersihkan layar HMI dan verifikasi log alarm.
• Bulanan: Pemeriksaan runout spindel penuh (toleransi maks: TIR 0,008 mm); baut pengunci turret pemeriksaan torsi; verifikasi parameter penggerak servo terhadap catatan komisioning.
• Setiap tahun: Ganti bantalan spindel (Diotorisasi oleh Jerman ESKY dan diproduksi oleh Jiaxing Shengbang); membangun kembali mekanisme cam traverse; melakukan uji isolasi listrik penuh motor servo.

Kesalahan Umum dan Solusinya

• Gulungan pita (lapisan kumparan) — Penyebab: rasio lintasan terkunci di dekat bilangan bulat. Solusi: aktifkan parameter perangkat lunak anti-pola (presisi langkah); sesuaikan kecepatan lintasan sebesar ±0,3%.
• Penumpukan tepi pada paket — Penyebab: ketidaksejajaran pemandu atau alur lintasan yang aus. Solusi: sejajarkan kembali jalur thread; ganti pemandu lintasan jika kedalaman alur melebihi 0,15 mm.
• Perburuan ketegangan (pembacaan ketegangan berosilasi) — Penyebab: penguatan servo terlalu tinggi atau keausan bantalan gulungan kontak. Solusi: kurangi P-gain sebesar 10%; mengukur runout kontak-roll; ganti bantalan jika runout melebihi 0,02 mm.
• Gagal doff / transfer terlewat — Penyebab: keausan bilah penangkap atau kecepatan pengindeksan turret yang rendah. Solusi: ganti pisau; pastikan tekanan hidrolik atau servo memenuhi spesifikasi (biasanya ≥6 bar untuk sistem hidrolik).
• Paket berbentuk kerucut — Penyebab: kemiringan spindel atau tekanan kontak tidak seragam. Solusi: ratakan kembali spindel; verifikasi keseragaman tekanan roll kontak di seluruh lebar paket dengan pengukur gaya yang dikalibrasi.

Pabrik mengikuti laporan jadwal yang direkomendasikan Jiaxing Shengbang waktu rata-rata antar kegagalan (MTBF) melebihi 14.000 jam pengoperasian pada penggulung seri SB-TW—kira-kira 19 bulan pengoperasian tiga shift terus-menerus sebelum terjadinya waktu henti yang tidak direncanakan.

Dampak Take Up Winder terhadap Efisiensi dan Biaya Produksi

Permasalahan finansial untuk penggulung pengambil otomatis modern dibangun berdasarkan empat tuas yang dapat diukur:

• Pengurangan tenaga kerja: Garis POY 96 posisi dengan doffing manual memerlukan 6 doffer per shift (3 shift = 18 FTE). Penggulung pengambilan otomatis menguranginya menjadi 2 per shift (6 FTE), menghemat sekitar USD 180.000–320.000/tahun tergantung pada tingkat upah lokal.
• Mengurangi limbah kerusakan ujung: Pengurangan sebesar 1% dalam tingkat putus-akhir pada jalur FDY 48 posisi yang berjalan dengan kecepatan 4.000 m/menit menghemat sekitar 720 kg benang jadi per hari—dengan harga USD 3,50/kg, yaitu USD 920.000/tahun pulih .
• Peningkatan hasil kualitas pertama: Kontrol tegangan yang lebih ketat meningkatkan tingkat paket kualitas pertama, yang secara signifikan dapat mengurangi volume penggilingan dan meningkatkan tingkat penerimaan pelanggan.
• Siklus doff lebih cepat: Doff otomatis dalam 2 detik dibandingkan doff manual 45 detik mengurangi waktu henti per posisi sebesar 96%, memberikan kontribusi tambahan 0,4–0,8% waktu aktif baris efektif.

Jika digabungkan, perbaikan ini biasanya menghasilkan a periode pengembalian penuh 12–24 bulan pada Jiaxing Shengbang otomatis mengambil investasi jamnya, tergantung pada skala lini dan kinerja dasar saat ini.

Tren Industri dan Perkembangan Masa Depan

Empat arah teknologi sedang membentuk kembali desain penggulung pada tahun 2025–2028:

• Kecepatan di atas 7.000 m/menit — Proses FDY generasi berikutnya menargetkan 7.500 m/mnt. Untuk mencapai hal ini diperlukan bantalan spindel aerostatik, batang lintasan serat karbon, dan peredam getaran aktif pada struktur menara. Jiaxing Shengbang saat ini sedang dalam uji lapangan prototipe SB-TW7 di fasilitas mitra.
• Pemantauan kualitas sebaris — Sensor diameter paket berbasis laser dan deteksi anomali tegangan yang digerakkan oleh AI menjadi standar. SB-TW6 Jiaxing Shengbang sudah mendukung ekspor data OPC-UA untuk integrasi dengan platform berkualitas MES dan AI.
• Efisiensi energi — Penggerak servo regeneratif memulihkan energi pengereman selama fase perlambatan. Pada unit penggulung pengambilan otomatis berkecepatan tinggi, hal ini dapat mengurangi konsumsi energi per spindel sebesar 8–12% dibandingkan dengan penggerak konvensional.
• Penggulung multi ujung yang ringkas — Permintaan untuk penggulung ujung 12 dan 16 pada jalur khusus berlebar sempit semakin meningkat, didorong oleh produsen benang penguat kabel optik dan serat mikro denier ultra-halus.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa perbedaan antara penggulung penggulung dan mesin penggulung konvensional?

Penggulung pengambil sejajar dengan proses pemintalan dan harus menerima benang langsung dari pemintal dengan kecepatan garis tanpa henti. Mesin penggulung konvensional memproses paket yang sudah terbentuk secara offline, dengan kecepatan lebih rendah dan bervariasi. Persyaratan tegangan, kecepatan, dan doffing pada dasarnya berbeda—penggulung penggulung harus beroperasi dengan andal pada kecepatan 2.000–6.000 m/mnt dalam kondisi produksi berkelanjutan.

Q2: Bagaimana Anda mengontrol tegangan untuk mencegah lilitan pita (lapisan kumparan)?

Gulungan pita terjadi ketika rasio lintasan sama atau mendekati pecahan rasional, menyebabkan lapisan-lapisan yang berurutan mendarat pada heliks yang sama. Solusinya adalah algoritma presisi langkah (atau anti-pola) yang terus menerus mengubah rasio kecepatan lintasan dengan jumlah kecil (biasanya ±0,1–0,5%) untuk mencegah overlay koil. Pada Jiaxing Shengbang mengambil unit penggulung, ini adalah parameter yang dapat dikonfigurasi di HMI; kisaran gentar yang direkomendasikan untuk POY standar adalah ±0,25%.

Q3: Berapa lama waktu yang dibutuhkan untuk instalasi dan commissioning, dan apakah dukungan di tempat tersedia?

Pemasangan penggulung pengambilan 8-spindel standar, termasuk penyelarasan, pemasangan kabel, dan uji coba produksi, memerlukan setidaknya 3–5 hari kerja. Jiaxing Shengbang mengirimkan insinyur pabrik untuk commissioning di lokasi di daratan Tiongkok; instalasi di luar negeri didukung melalui mitra layanan lokal resmi di Asia Tenggara, Asia Selatan, dan Turki.

Q4: Bisakah penggulung pengambil yang sama menjalankan POY dan FDY?

Pada prinsipnya, platform perangkat keras yang sama dapat menggulung kedua jenis benang, namun tekanan setpoint tegangan, tekanan gulungan kontak, dan sudut lintasan harus diparameterisasi ulang saat mengganti produk. Jiaxing Shengbang menawarkan penyimpanan resep (hingga 50 program produk bernama) pada HMI-nya, memungkinkan satu mesin untuk beralih antara program POY dan FDY dengan mudah, dan asalkan rentang kecepatannya kompatibel.

Q5: Berapa waktu tunggu suku cadang?

Jiaxing Shengbang mempertahankan jaminan inventaris suku cadang minimal 2 tahun untuk semua model produksi saat ini. Item yang cepat aus (Shift Fork, traverse guide, chuck, bearing) disimpan dalam stok untuk pengiriman pada minggu yang sama. Kit bantalan spindel dan modul penggerak servo biasanya dikirimkan dalam waktu 5–7 hari kerja secara internasional.

Kesimpulan

Memilih penggulung pengambilan yang tepat adalah salah satu keputusan peralatan dengan leverage tertinggi yang diambil oleh produsen serat. Pilihan antara jenis penggulung, peringkat kecepatan, dan tingkat otomatisasi secara langsung menentukan biaya tenaga kerja, tingkat kerusakan akhir, hasil kualitas pertama, dan pada akhirnya, profitabilitas setiap kilogram benang yang diproduksi.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. menawarkan rangkaian lengkap penggulung pengambilan otomatis—mulai dari tingkat pemula untuk jalur POY hingga platform kecepatan tinggi untuk FDY—didukung oleh data kinerja lapangan yang terdokumentasi, dukungan komisioning di lokasi, dan rantai pasokan suku cadang yang terjamin.

Baik Anda menentukan jalur pemintalan baru, meningkatkan peralatan penggulung penggulung yang sudah tua, atau memecahkan masalah kualitas kronis pada instalasi yang sudah ada, tim teknis Jiaxing Shengbang dapat memberikan proposal terperinci yang disesuaikan dengan jenis serat, kecepatan jalur, dan tujuan otomatisasi spesifik Anda.

Hubungi Jiaxing Shengbang Mechanical Equipment Co., Ltd. untuk meminta konsultasi pemilihan jamnya, lembar data teknis terperinci, atau pengaturan kunjungan pabrik. Kunjungi situs web resmi atau hubungi tim teknik penjualan secara langsung untuk mendiskusikan kebutuhan produksi Anda dan menerima rekomendasi penggulung pengambilan yang disesuaikan.
